1. 개요
- 프록시를 사용하여 서비스 또는 마이크로서비스 간의 서비스 간 통신을 용이하게 하기 위한 전용 인프라 계층
- 애플리케이션 트래픽을 관리, 추적 및 보안성을 강화하기 위해 플랫폼 레이어에 구성되는 네트워크 제어 방법
2. 마이크로 서비스와 서비스 매쉬
2.1 프록시

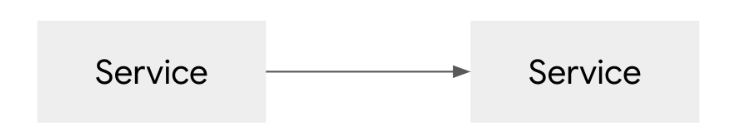

MSA 구조의 경우 수 백, 수 천개 이상의 서비스가 존재 할 수있으며, 서비스 → 서비스 호출 시 장애 전파 현상으로 원인을 찾기가 어려움. B Service에 장애가 날 경우, A Service에서도 응답을 제대로 받지 못해 장애가 전파 됨.
서비스 앞에 프록시를 이용하여 트래픽을 네트워크 단에서 통제 할 수 있다. 프록시에서 메시지 헤더를 보고 원하는 대상으로 라우팅(지능형 라우팅)을 할 수 있다.
ex. Client 필드가 Android이면, 안드로이드 서비스로 라우팅
서비스 수에 따라 프록시 수도 증가하기 때문에 프록시 설정이 어려워지며, 설정 정보를 중앙 집중화된 컨트롤러가 통제하는 구조를 취할 수 있다.
출처) https://bcho.tistory.com/1293
3. 서비스매시 솔루션
3.1 istio vs linkerd
- 서비스 매시를 구현하기 위해서는 사이드카 프록시가 필요하다.
- istio 등장으로 서비스 매시 개념이 전파되었으며, 유연하고 범용적인 프록시인 엔보이를 사용한다. 엔보이는 인그레스, 이그레스, 서비스메시 사이트가 등 다양한 방법으로 사용할 가능하여 보다 복잡하고 사용이 까다롭다.
- linkerd 에서는 linkerd2-proxy라는 프록시를 사용하며, 엔보이보다 가볍고 사용하기 쉽다.
- 엔보이는 오버플로우에 취약한 C++로 작성되었으며, linkerd2-proxy는 메모리 안전성이 특징인 Rush로 작성되어 보안적으로 유리할 것이라고 한다.
- linkerd가 istio 보다 리소스 사용량이 훨씬 적으며, 네트워크 지연도 적게 발생.
- 아래 글을 보면 아키텍처 및 태생 언어에 대한 이유로 istio에 비해 linkerd가 더 작고 빠르고 보안에 뛰어나다고 한다.
4. Linkerd(링커디) 설치 및 사용법
4.1 Install the CLI
curl --proto '=https' --tlsv1.2 -sSfL https://run.linkerd.io/install | sh
# Add the linkerd CLI to your path
export PATH=$PATH:/root/.linkerd2/bin
# linkerd version
Client version: stable-2.13.5
Server version: unavailable4.2 Validate your Kubernetes cluster
root@edu03-master1:~# linkerd check --pre
kubernetes-api
--------------
√ can initialize the client
√ can query the Kubernetes API
kubernetes-version
------------------
√ is running the minimum Kubernetes API version
pre-kubernetes-setup
--------------------
√ control plane namespace does not already exist
√ can create non-namespaced resources
√ can create ServiceAccounts
√ can create Services
√ can create Deployments
√ can create CronJobs
√ can create ConfigMaps
√ can create Secrets
√ can read Secrets
√ can read extension-apiserver-authentication configmap
√ no clock skew detected
linkerd-version
---------------
√ can determine the latest version
√ cli is up-to-date
Status check results are √4.3 Install Linkerd onto your cluster
linkerd install --crds | kubectl apply -f -
linkerd install | kubectl apply -f -root@edu03-master1:~# kubectl -n linkerd get pod
NAME READY STATUS RESTARTS AGE
linkerd-destination-8554fb9f7f-gglc7 4/4 Running 0 84s
linkerd-identity-8476c4dd4-grpfl 2/2 Running 0 85s
linkerd-proxy-injector-66875b9fd6-fpvqh 2/2 Running 0 84s
linkerd check4.4 Install the demo app
(1) Emojivoto 데모 애플리케이션 설치
- Emojivoto is a simple standalone Kubernetes application that uses a mix of gRPC and HTTP calls to allow the user to vote on their favorite emojis.
- Install Emojivoto into the emojivoto namespace by running:
$ curl --proto '=https' --tlsv1.2 -sSfL https://run.linkerd.io/emojivoto.yml \
| kubectl apply -f -
$ kubectl -n emojivoto edit svc web-svc
Change ServiceType : ClusterIP -> NodePort
$ kubectl -n emojivoto get svc | grep web-svc
web-svc NodePort 10.233.4.174 80:31873/TCP 5m13s
(2) 브라우저 접속 - http://192.168.110.31:31873/
(3) 도넛 이모지에 투표 할 경우, 404 에러 발생
(4) linkerd inject 수행
- linkerd-proxy라는 이름의 사이트카 프록시 컨테이너 생성
- inject 해도 서비스에 변경은 없으며, 사이드카 컨테이너가 추가 된 것을 볼 수 있다.
kubectl get -n emojivoto deploy -o yaml \
| linkerd inject - \
| kubectl apply -f -
4.5 linkerd 로 문제 파악하기
(1) 대시보드(viz extension) 설치
$ linkerd viz install | kubectl apply -f -
$ kubectl -n linkerd-viz get pod
NAME READY STATUS RESTARTS AGE
metrics-api-6d69f7fbfb-vzmv2 2/2 Running 0 56s
prometheus-7ddcdc4b5c-wchs8 2/2 Running 0 55s
tap-55c8f8b67b-8nmvl 2/2 Running 0 55s
tap-injector-55ddf4746-brsjt 2/2 Running 0 53s
web-6fd5fdf594-xxjzz 2/2 Running 0 54s
$ linkerd check
$ kubectl -n linkerd-viz edit svc web
Change ServiceType - ClusterIP to NodePort
(2) ingress 설정
apiVersion: v1
kind: Secret
type: Opaque
metadata:
name: web-ingress-auth
namespace: linkerd-viz
data:
auth: YWRtaW46JGFwcjEkbjdDdTZnSGwkRTQ3b2dmN0NPOE5SWWpFakJPa1dNLgoK
---
# apiVersion: networking.k8s.io/v1beta1 # for k8s < v1.19
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: web-ingress
namespace: linkerd-viz
annotations:
nginx.ingress.kubernetes.io/upstream-vhost: $service_name.$namespace.svc.cluster.local:8084
nginx.ingress.kubernetes.io/configuration-snippet: |
proxy_set_header Origin "";
proxy_hide_header l5d-remote-ip;
proxy_hide_header l5d-server-id;
nginx.ingress.kubernetes.io/auth-type: basic
nginx.ingress.kubernetes.io/auth-secret: web-ingress-auth
nginx.ingress.kubernetes.io/auth-realm: 'Authentication Required'
spec:
ingressClassName: nginx
rules:
- host: dashboard.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: web
port:
number: 8084kubectl apply -f viz-ingress.yml
root@edu03-master1:~# kubectl -n ingress-nginx get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
ingress-nginx-controller NodePort 10.233.27.166 <none> 80:32235/TCP,443:30030/TCP 7m17s
ingress-nginx-controller-admission ClusterIP 10.233.19.173 <none> 443/TCP 7m17s
(3) 브라우저 접속 - https://dashboard.example.com:30030/
- hosts 파일 수정
- protects it with basic auth using admin/admin
(4) 도넛 이모지에 투표하면(404에러 발생 시) SR(Success Rate)가 내려가는 것을 볼 수 있음.
- deploy/emoji SR 100%이고, deploy/voting 이 100%가 아니기 때문에, deploy/web에서 voting 기능 일부 요청이 실패한 것으로 추측할 수 있다.
- 의존성이 있는 deploy 요청 실패는 웹이 반환하는 오류의 원인 일 수 있다.
(5) 위 캡처 중 [LIVE CALLS] 항목이 나오지 않은 이유는 linkerd 설치 후 서비스 파드가 재기동 되지 않았기 때문이며, 서비스 파드 재기동 후 아래와 같이 Path가 보인다.
- [LIVE CALLS] 내용 중 호출 된 URL을 보면 deploy/voting 서비스로 POST 메서드로 /emojivoto.v1.VotingService/VoteDoughnut 패스를 요청하는 부분에서 Success Rate가 0인 것을 확인 할 수 있다.
참고) https://github.com/linkerd/linkerd2
